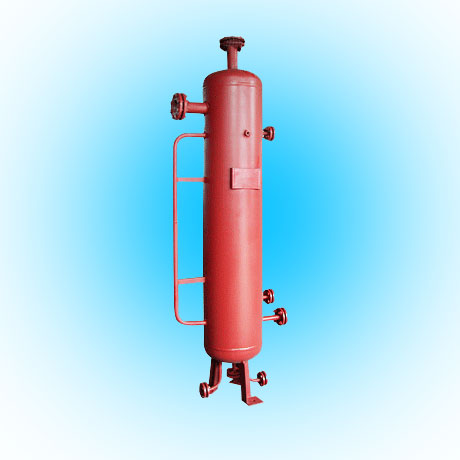

氨制冷系統中冷器在工作時，低壓級壓縮機排出的氨氣進中冷器內，與節流后的氨液混合、洗滌，被完全冷卻成中間壓力下的干飽和蒸汽，經傘形擋板阻擋、分離夾帶的液滴，由出氣口進入高壓級壓縮機。同時氨制冷系統低壓級排氣中夾帶的潤滑油被分離出來并沉積于中冷器底部。

油可以從放油管放出。中冷器內的氨液吸收熱量后汽化，成為中間壓力下的干飽和蒸汽，并隨同低壓級排出的已被冷卻的蒸汽一起進入高壓級。蛇形管內的液體沉浸在氨液中被過冷，從出液管供往蒸發器。
